3. Hauptbild

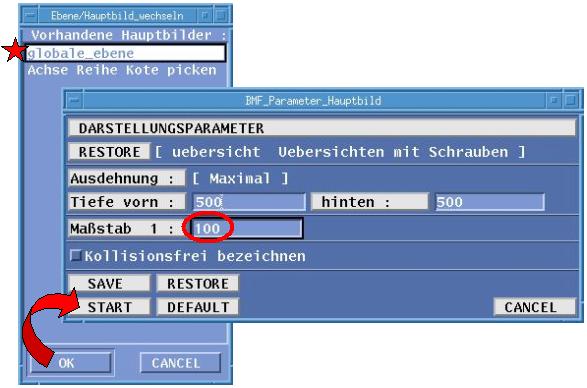

    Mit der Rasterdimetrie erscheint auch das Dialogfeld Ebene/Hauptbild_wechseln. Hierin Globale_Ebene wählen. Die globale Ebene stellt den Grundriß des Gebäudes dar. Nach [OK] folgt ein Dialogfeld, in dem Angaben zur gewünschten Sichttiefe (hier 500mm vor bis 500mm hinter der Grundrißebene), zum Maßstab (1:10) dieses ersten Hauptbildes einzugeben sind.

    Um hier eigene Darstellungsregeln festzulegen, die Schaltfläche [Darstellungsparameter] im Bild klicken. Alle späteren Hauptbilder, wie Längswand A, Giebelwand 1 etc., übernehmen automatisch diese Regeln, sofern nicht jeweils gesondert andere Angaben gemacht werden. Weitere Einstellungen unter Punkt 7.

    Anschließend [START] im noch offenen Dialogfeld klicken. Der Grundriß wird nun im Hauptfenster nach diesen Darstellungsregeln gezeichnet. Er enthält zunächst lediglich das Raster.
