6. Nézet tulajdonságainak beállítása

    Minden nézet esetén lehetőséged van a megjelenési tulajdonságokat változtatni! Az építőmérnöki gyakorlatban a műszaki ábrázolás rajzi elemeinek küllemét illetően számos lehetőség, eljárás ismert. Sok cégnek (avagy tanárnak) van saját ábrázolási szokása, amit neked konstruktőrnek be kell tartanod!

    Ezeket a Bocadben te is igen egyszerűen beállíthatod magadnak! Az általad létrehozott tulajdonságokat egyszerűen elmentheted, és ezek után bármikor újra alkalmazhatod.

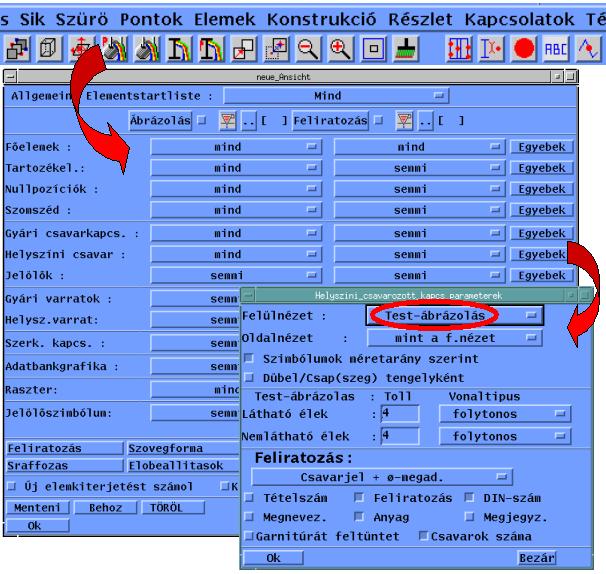

    Bármely nézetben a felső ikonsoron a Neue Darstellung (új ábrázolás) ikonra kattintva megjelenik a képen látható neue_Ansicht (új nézet) ablak. Ha az ablakod jóval kisebb, mint a képen látható, akkor kattints a jobb oldalon található lefelé mutató kis háromszögre, és egyből bővebb listát kapsz!


Ebben az új ablakban négy elkülönülő oszlopot lehet látni. Az elsőben a megnevezés, aztán az Ábrázolás, a harmadikban a Feliratozás végül pedig a típus látható. A [semmi] a semmit sem ábrázol ill. feliratoz-t, a [mind] pedig a mindent ábrázol ill. feliratoz-t jelenti.

    Megadhatod tehát, hogy az egyes rajzi elemek ábrázolva legyenek-e, és fel legyen-e tüntetve az elem neve, adatai; valamint a megjelenés formáján is változtathatsz.

    Érdemes a típusba is bepillantani. Csavarok ábrázolása esetén, pl. sokkal látványosabb a csavart körvonalaival ábrázolni, és nem egy szimbólummal.

    A párbeszédablak alsó részében a feliratok beállítása (magasság, dőlésszög, szélesség/magasság arány), a mélységélesség, valamint a méretarány változtatható

    A mélységélesség az a síkra merőleges távolság, amelyen belül az elemek még látszanak a nézeten; főleg ferde nézetek esetén van nagy jelentősége.

    A [Behoz]-zal a már elmentett beállítások hozhatók elő, a [Menteni]-vel pedig az általad készített beállítási sor menthető el.

    Az alábbi táblázatban megnézheted, melyik rajzi elem mit jelent.


Német megnevezés

Magyar megnev.

Megjegyzés

Leitteile

Főelemek

A hozzá csatlakozó mellékelemekkel együtt Hauptpositiont (gyártási egységet) alkot. / pl. oszlop /

Anbauteile

Tartozékel

Főelemhez kapcsolódó elem. / pl. oszloptalp /

Nullpositionen

Nullpozíciók

Nem jelenik meg a darabjegyzékben. / pl. ablak /

Nachbarn

Szomszéd



Werkstattschrauben

Gyári csavarkapcs.

Az üzembeli gyártás során beépített csavar.

Montageschrauben

Helyszíni csavar

A szerkezet összeállítása során, a helyszínen beépített csavar.

Körnungen

Jelölők

/ pl. nem készítesz el egy lyukat, csak megjelölöd a helyét. /

Werkstattnahte

Gyári varratok

Az üzembeli gyártás során elkészített varrat.

Montagenahte

Helysz. varrat

A szerkezet összeállítása során, a helyszínen elkészített varrat.

Strukt. Verb.

Szerk. kapcs.

Nem valós kapcsolat (nincsen hegesztés, vagy csavarozás), azonban az elemek összetartoznak.

Datenbankgrafik

Adatbankgrafika



Raster

Raszter

A szerkesztést, elemlehelyezést lehetővé tevő segédpontok hálózata.

Signiersymbole

 Jelölőszimbólum
