17. C elemek összemetszése

    A C elemek ilyen fajta (speciálisan egymásra merőleges) automatikus összemetszése megoldatlan a Bocadben. De természetesen nem kivitelezhetetlen, csak több munkát igénylő feladat.

    Készíts felülről egy nézetet a vízszintes C elemről. Válaszd a Schnitt über Teil (Metszet elemről) ikont, vagy a főmenü Sík/Metszet<-elem pontját. A megjelenő ablakon alapbeállítással válaszd az [OK]-t, majd kattints az ajtó fölött elhelyezkedő C elemre, majd figyeld a felső sor jobb oldalát. Nézeti oldalnak add meg a felsőt (kattints a profil felső élére), s végül <ENTER>. Megjelenik egy ablakban a C elemed felülnézete a szomszédos elemekkel együtt.

Kiegészíto nézet

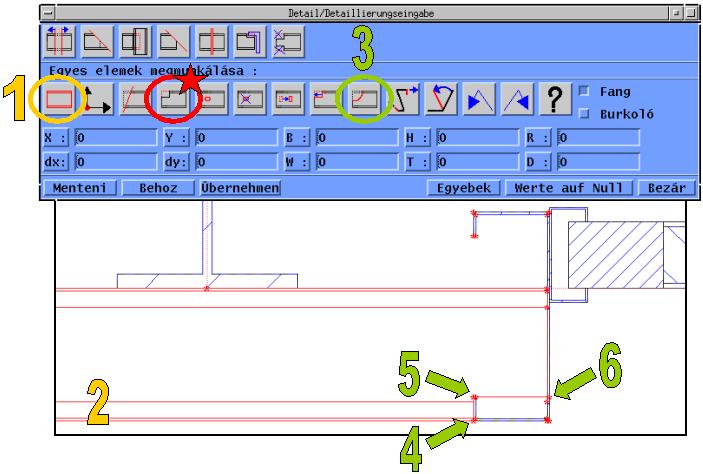

    A C elemen történő munkához válaszd a főmenü Részlet/Kontúrszabóság pontját. Megjelenik egy új ablak, aminek a segítségével mindenféle "szabdosás" elvégezhető.

    Most ismét ki kell választani a megmunkálandó elemet (most már nem a nézet, hanem a valós munkavégzés miatt). Válaszd a Ein Teil als Bearbeitungsteil setzen (Elem megmunkált elemként való kezelése) ikont, s kattints a felülnézeten a vízszintes C elemre, melynek színe ekkor pirosra változik.

    Szükséged lesz még a levágandó rész pontjaira. Legegyszerűbben az elemek sarokpontjaival, majd egyenesek metszésével jelölheted ki a szükséges 3 pontot.

    A függőleges C elemek sarokpontjainak kijelölése után kezdheted a vízszintes C elem szabdalását. Válaszd az Aussenkontur frei picken (Külső körvonal szabad kijelölése) ikont. Nézd meg felül jobb oldalon, hogy a megkattintott pontok, majd a kijelölt pontok, vagy élpontok, esetleg más típusú pontok lesznek. Annak kell a második sorban állni, hogy: [ElementàpickPunkte] ([részàpontkijelölés]), ha nem ez a felirat olvasható, akkor kattints rá az ablak felső sorában található ikonsorban, a középen elhelyezkedő, piros ponttal jelzett Pickmodus auf ElementàpickPUnkte (Kijelölési mód
 ElemàPontkijelölés) nevű ikonra. Majd kattintsd meg a pontokat, amik mentén el kell vágni a C elemet, s végül <ENTER>.

    Ha valamit elrontasz, használd a Detai/Detaillierungseingabe ablakban található Letzte Aktion zurück setzen (Utolsó művelet visszavonása) ikont. Ez az ikon ugyanúgy néz ki, mint a bal oldali ikonsoron elhelyezkedő, visszavonó ikon; azonban ebben az esetben az ablakon találhatót kell használnod.

    Ugyanezzel a módszerrel készítsd el a bal oldali kivágást is.

    Ha az így elkészített, kiklinkelt elemedről minden oldalról szeretnél egy nézetet, akkor válaszd a főmenü Sík/Több nézet <- elem parancsát. Alapbeállítással [OK], majd kattintsd meg a kérdéses elemet, aztán <Enter>.

    Ilyen speciális típusú klinkelésre a képen csillaggal jelzett Teil klinken (Elemet kisarkalása) ikonra kattintva is lehetőséged van. Ekkor az ikon választása után arra a leendő sarokpontra kell kétszer kattintanod, ami a klinkelés után jön majd létre, (figyelj a kijelölt pontok típusára) aztán <ENTER>.

    Lehetőséged van a levágott darab visszaállítására is. Válaszd az Aussenkante verschieben (Külső él eltolása) ikont, aztán kattints rá a visszaállítandó élre, majd arra a pontra, ameddig az élt el akarod tolni. (Figyelj a kijelölt pontok típusára.)
