2. Tetőburkolás

    Egy speciális melegtetőt kell elkészítened. A szerkezete a következő: legfölül egy 1,2mm-es PVC vízszigetelés; ez alatt egy 10cm-es kemény polisztirol hőszigetelés (PUR); aztán a páraszigetelés (PVCU); legalul pedig hengerelt hullámlemez borítás (150/280 Fischer t=1,50), ami közvetlenül a gerendákon fekszik fel. Ezt a bonyolultnak tűnő tetőburkolatot a Bocaddel egy lepésben el lehet készíteni.

    A tetőburkolás elkészítéséhez érdekes módon nem a tető síkjára lesz szükséged (szerencsére), hanem az arra merőleges, 1-es, vagy a 4-es síkra. A tető elkészítéséhez ebben a síkban 2 pontot kell megadni, valamint a benyúlás mértékét, azaz az épület hosszát. A tető két felét (bal-jobb) külön érdemes lehelyezni, méghozzá úgy, hogy a jobb oldali tetőrészt elkészítése után áttükrözöd azt a bal oldalra. (Feltétlenül ebben a sorrendben haladj, majd meglátod, hogy miért.)

    Először válts át a keretallas_4 nevű síkra, majd hozd létre a tetőd létrehozásához szükséges pontokat.

    A tetőd lehelyezéséhez szükséged lesz a tető középen található csúcspontjára, valamint a jobb szélső pontjára. (Mint említettem, csak a jobb oldali tetőrészt kell elkészítened, aztán majd azt áttükrözni a bal oldalra.)

    Válaszd a Teileckpunkte (Elem sarokpontok) ikont, majd kattints a bal, és a jobb oldali gerendára; valamint arra a burkolattartó elemre, amelyek a síkra merőlegesen 6800 magasságban, jobb oldalon, a szélen helyezkedik el. A későbbi könnyebb kijelölés érdekében (megfelelő ránagyítás mellett) töröld le a felesleges pontokat. Csak a gerendák felső gerinclemezének, felső sarokpontjaira, valamint a burkolattartó elem külső élének külső sarokpontjaira lesz szükséged.

    A tető középső pontjához, egyenesek metszésével keresd meg a bal, és a jobb oldali gerenda felső éleinek metszéspontját. Ha megvan a legfelső tetőpontod, akkor a közvetlen mellette lévő pontokat (a gerenda sarokpontjait) töröld le.

    A tető jobb szélső pontjához, szintén egyenesek metszésével keresd meg a jobb oldali gerenda felső élének, és a jobb oldali burkolattartó külső élének metszéspontját. Majd töröld le a fölösleges pontokat a burkolattartó elemen.

    Ezek után kezdődhet a tető lehelyezése. A tetőburkolás elkészítéséhez szükséges beállítások a főmenü Burkolatok pontja alatt találhatók. Válaszd a Melegtető-t. Jobb egérgomb a rajzterületen, a kitöltés pedig a következő: Länge [mm]  (hossz) 18280. Ehhez egy kis magyarázat. Röviden annyi hogy: 18m+2*14cm. Kicsit bővebben pedig: a csarnok hossza 18m, de mindkét oldalon a burkolattartók szélességével meg kell hosszabbítani a tetődet, hogy elérje a falburkolatok szélét. A falburkolat az 1-es, és 4-es homlokzatokon, a tető mellett magasabbra fog emelkedni (attika).

    Dachabdichtung (tetőszigetelés) bekapcsolva, jobb oldalon a két lehetőség közül pedig válaszd az alsót, a [PVC-Dach]-ot (PVC-tető) (rádiógomb be). Be kell állítanod ezt a [PVC-Dach]-ot, kattints tehát rá. A Kezd.tételsz.: 2001, Megnevez.: PVC-folia, Alapanyag: PVC, Rohglasvlies (???) kikapcsolva (rádiógomb ki). [OK] után a Warmdach ablak további beállításai.

    [Isolierung] (hőszigetelés) bekapcsolva, beállításai pedig: Kezd.tételsz.: 2001, Megnevez.: hoszigeteles, Alapanyag: PUR, Dast.: 100 (ami ugye 10 cm), [OK] után a Warmdach ablak további beállításai.

    [Dampfsperre] (páraszigetelés) bekapcsolva, beállításai pedig: Kezd.tételsz.: 2001, Megnevez.: paraszigeteles, Alapanyag: PVCU, [OK] után a Warmdach ablak további beállításai.

    [Trapezprofil] (trapézlemez) beállításai: Kezd.tételsz.: 2001, [Szelv.] beállításai: Fischer, azon belül pedig 150/280-as. Ehhez a [Profil] gombra való kattintás után a megjelenő Trapezprofile-Warmdach ablakban a [Fischer] sorára kell kattintanod, a megjelenő ablakban pedig a [150/280 Fischer]-t válaszd. Ez megjelenik a felső sorban is, aztán persze [OK]. A Dicke t= (lemezvastagság) 1.50 legyen (felfelé a kis nyíllal növelheted, lefelé pedig csökkentheted az értéket). Kapcsold ki a Strecken/Stauchen-t, (meghúz összenyom). Bekapcsolva azt jelentené, hogy mivel a trapézlemezek gyári méretét a helyszínen a trapézlemez meghúzásával, avagy összenyomásával kis mértékben módosítani lehet, így egyfajta tolerancia megengedetté válik. Így azonban, mivel a Bocad figyelembe veszi a trapézlemezek gyártási méreteit, a gyári adatokon nem változtat.

    Érdekes foglalkozni egy kicsit azzal a kérdéssel, hogy mi történik a szélső trapézlemezekkel. Méretre vágja a Bocad, felajánlja további munkára, esetleg a szélső darabot elhagyja? A kérdés egyúttal magába foglalja a választ is. A kérdésben feltett módszerek mindegyike beállítható a Bocadben, sőt mint már említettem, még arra is van lehetőséged, hogy a helyszíni „alakítgatásokat” is figyelembe vedd a tervezés során. Ezen funkciók bemutatását most elhagyom, de ha van kedved azért próbáld ki őket.

    [OK]-val térj vissza a Warmdach nevű beállító ablakba.

    A Befestigung des Dachaufbaus gemass DIN 1853 -t (Tetőelemek rögzítése DIN 1853 szerint) kapcsolod be, így a tetőrögzítő elemeket is felszereli a Bocad, azaz a darabjegyzékben szerepelteti őket.

    DZ [nach vorn] (DZ [előre]) értéknek adj meg 140-et. A falburkoló elemek elhelyezkedése miatt a hálósíkhoz képest 14cm-rel előrébb kell kezdeni a lehelyezést. (A bővebb magyarázat, előbb a hossz beállítás alatt már megvolt.)

    Mivel a legfelső pontod (a taréjban elhelyezkedő) a két homloklemez között van, a trapézlemez lehelyezését nem ebben a pontban, hanem mondjuk 2 cm-rel „lejjebb” kellene kezdeni. Ehhez állítsd be a Trapezverschiebung-ot (trapézlemez eltolás) 20-ra.

    A Szerel.tűrés-sel pedig a trapézlemez felett elhelyezkedő elemek méretét csökkentheted le (méghozzá nem alul, vagy fölül, hanem a két szélén). Azért most ennyire ne menj bele a részletekbe, legyen ez az érték, a többivel együtt 0.

    Fontos megjegyezni, hogy a Bocad (tőle szokatlan módon) megváltoztathatatlanul, (a pontok kijelölési sorrendjétől függetlenül) balról jobbra haladva kezdi a tetőelemek kiosztását. Ez azt jelenti, hogy mivel pl. a trapézlemezt a szélső ponthoz képest 2cm eltolással helyezed le, ezt az eltolást csak jobb irányba tudja elkészíteni. Éppen ezért, az első lépésben készítsd el a tetőd jobb felét, azután pedig ezt tükrözd majd át a bal oldalra.

    Kezd el hát a tető lerakását. [OK] után a kijelölendő pontok: (figyeld a legfelső sor jobb oldalát) a tető előbb létrehozott felső pontja, majd a jobb oldali, végül <Enter>.

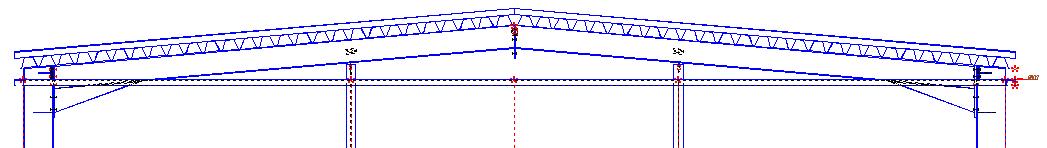

    Ha megvan a tető jobb fele, egyszerűen tükrözd át a bal oldalra. (Mivel a tetőd több elemből áll, a Választás-nak Baugruppen-nek kell lennie.)
