3. Falburkolás

    A falburkoláshoz egy szendvicsfalat kell elkészítened, méghozzá előre gyártott Fischer elemekből. (Tegyük fel Németországban fogják kivitelezni a csarnokot, és ott tényleg vannak ilyen hiper-szuper előre gyártott termékek.) Ehhez ugye (mármint a Fischer szendvicsfalak méreteihez) a gyakorlott konstruktőr előkapja a Fischer mappáját, amiben minden adat megtalálható a Fischer elemekről, és nekikezd a jellemző méretek kibogarászásához. A még gyakorlottabb pedig rábízza ezt a munkát a Bocadre.

    A falburkolás elkészítéséhez természetesen mindig az aktuális fal nézetére kell váltanod. Kezd először a legegyszerűbbel, a 4-es síkkal, itt ugyanis nincsenek nyílások.

    Először hozd létre a fal lehelyezéséhez szükséges pontokat. Ezek a fal bal alsó, jobb alsó, valamint bal felső pontjai. A falburkoló elemek lehelyezése során, a hosszanti fal elemei nyúljanak rá a rövidebb fal elemeire. Így tehát, ebben az aktuális síkban a fal szélső pontjai a hosszanti fal burkolattartó elemeinek (a szélen elhelyezkedő, erre a síkra merőleges állású) külső, szélső pontjai.

    Ebben a síkban legegyszerűbben tehát a hosszanti fal burkolattartó elemeihez képest lehet megadni a burkoló elemek szélső pontjait.

    Jelöld ki a bal oldali szélen alul, valamint felül, és a jobb oldalon alul elhelyezkedő burkolattartó elemek sarokpontjait. (Ezek az elemek tehát a síkra merőlegesen helyezkednek el).

    A falburkolás elkészítéséhez szükséges beállítások a főmenü Burkolatok pontja alatt találhatók. Válaszd a Szendvicsfalat. Jobb egérgomb a rajzterületen, a kitöltés pedig a következő: Kezd.tételsz.: 2501,

    A szelvény beállításához kattints rá a [Szelv.] feliratra, aztán az új ablakban válaszd a Fischer-t, azon belül pedig az LL60-ast. Ez megjelenik a felső sorban, aztán persze [OK].

    A Bündigkeit-nál (tömörség) meg kell adni, hogy melyik szélen legyen az egész elem, és melyiken a darab. A beállítási lehetőségek: links bündig (balra igazított); links und rechts gleich (balra és jobbra egyforma); avagy rechts bündig (jobbra igazított), ezt az utóbit válaszd, így az ajtó felőli része a faladnak (ebben a nézetben a jobb oldali) egész elemmel kezdődik.

    Mivel a falat a burkolattartó elemek elé kell lehelyezned (amik ugye 14 cm szélesek) ezért DZ értéknek adj meg 140-et.

    [OK] után, a falburkolat lehelyezéséhez figyeld a legfelső sort, jobb oldalon. Jelölje ki a bal alsó pontot!, ami a bal oldali alsó, (a síkra merőleges helyzetű) burkolattartó elem külső alsó sarokpontja. Jelölje ki a jobb alsó sarkpontot!, ami a jobb oldali alsó, (a síkra merőleges helyzetű) burkolattartó elem külső alsó sarokpontja. Jelölje ki a bal felső sarokpontot!, ami a bal oldali felső, (a síkra merőleges helyzetű) burkolattartó elem külső felső sarokpontja. Némi számolás, és már kész is a falad.

    Még a fal felső részén is van egy kis alakítani való. A falelemeknek 10 cm-rel kell a tetőelemek fölött, azokkal párhuzamosan végződniük.

    Először ezeket a 10cm-rel a tető felett elhelyezkedő pontokat keresd meg. 3 pontra lesz szükséged, a középsőre, valamint a két szélsőre. Először a trapézlemez felett elhelyezkedő elemek sarokpontjait keresd meg. (A trapézlemez felett elhelyezkedő elemek szélén a függőleges élre kattints, így nem a vékony fóliák sarkát jelölöd ki a Bocad.) Ezek után a szélső pontok felett 10cm-rel hozd létre az új pontokat. (Mivel a szélső tetőpontok függőlegesen helyezkednek el, az új pontokat fölfelé irányuló 10cm-es távolsággal hozd létre, s a felesleges pontokat nem árt már most törölni.) (Ne feledd, 10cm=100mm.)

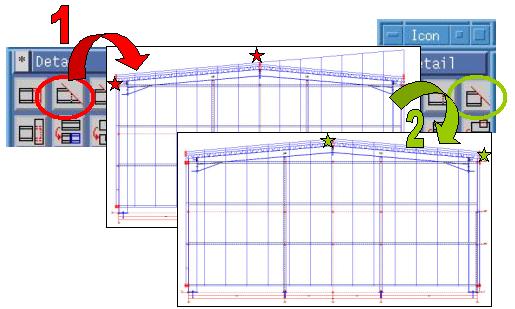

    A tetőt a pontok által meghatározott síkokhoz kell illesztened. Ezt a két sík miatt két lépésben készítsd el. Először válaszd a Teil über eine Ebene Anpassen (Elem illesztése síkhoz) ikont, vagy a főmenü Részlet/Illeszt pontját. Válaszd ki az Egész elemcsoport-ot, így nem csak a fal egy elemét, hanem a teljes falat a kijelölt síkhoz illesztheted. [OK] után először a fal egy tetszőleges elemére kell kattintanod, majd <ENTER> után a síkot az előbb létrehozott bal szélső, valamint a középső pontokkal add meg, s <ENTER>. Ekkor a falad kissé féloldalassá válik, de sebaj.

    Ezzel ebben a síkban elkészült a falad.

    Az elkészült részt most tükrözd át az átellenes oldalra, az 1-es síkra. Ezt a műveletet legkönnyebben az E síkon tudod elvégezni, válts át rá. Ha nincsen meg a tükrözési síkhoz szükséges 2 pontod (a szerkezet függőleges szimmetria tengelye), akkor felezőpontok segítségével add meg őket, majd tükrözd át a falat a pontok segítségével a jobb oldalra. (A Baugruppen legyen kijelölve.)

    Most pedig válts át az 1-es síkra. Az előbb erre a síkra tükrözted át a fal elemeket Egész jól néz ki minden, csak az ablaknyílások el vannak takarva.

    Ki kell tehát vágni a falból az ablakokat. Legegyszerűbb, ha közvetlenül az ablakkeretek mentén vágod el a burkoló elemeket, és a fölösleges darabokat (amik az ablakok elé esnek) letörlöd. Lássuk ennek a kivitelezését.

    A vágó síkok legyenek az ablakkeretek külső pontjai. Szükséged lesz tehát az 1-es síkban az ablakkeretek sarokpontjaira. Keresd meg őket. A felesleges pontokat nem árt rögtön le is törölni.

    A szélső burkoló elemel felszabását is el lehetne végezni ezzel a módszerrel, de akkor nem csak az ablak körül lenne az elem körbevágva, hanem lenne legalább egy, vagy két fölösleges vágás is, ami a burkoló elemet teljesen ketté vágja. (Gondolj csak bele, először a burkoló elemet ugyanúgy elvágod (vízszintes síkokkal) 3 részre mint az előbb, aztán a középső darabot ismét (függőleges síkokkal) 2 részre kell vágnod, aztán a középső darabnak az egyik részét, ami az ablak előtt van letörölni. Így viszont a burkoló elemed 3 részből állna, lenne tehát 2 felesleges vágásod.)

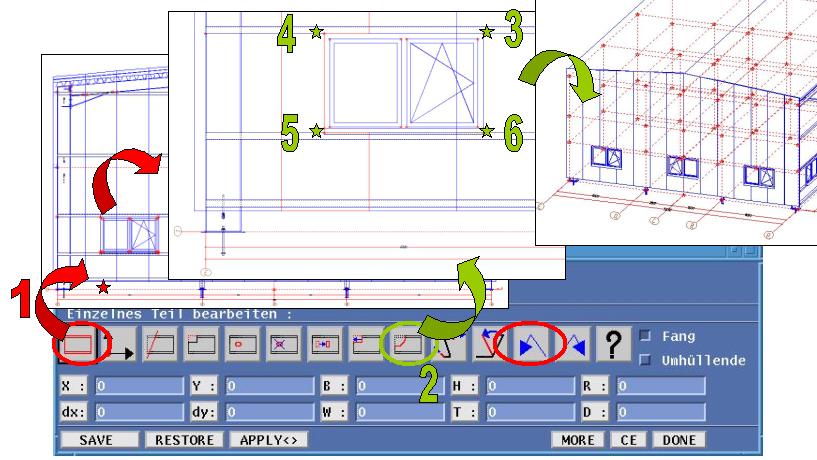

    Az ablakok előtt elhelyezkedő, szélső burkoló elemek felszabását tehát másik módszerrel végezd el. Válaszd a főmenü Részlet pontját, majd a Kontúrszabóság-ot. Megjelenik egy (már ismert) ablak néhány fontos ikonnal. Először az Ein Teil als Bearbeitungsteil setzen (Elem megmunkált elemként való kezelése) ikon segítségével a megmunkálandó elemet kell kiválasztanod. Ez először legyen a bal oldali ablak előtt elhelyezkedő, bal szélső burkoló elem (a burkoló elem alsó élére kattints). Ekkor a megmunkálandó elem színe pirosra változik.

    Mivel egy U formához hasonló darabot kell a falelemből kivágnod, válaszd az Aussenkontur frei picken (Külső körvonal szabad kijelölése) ikont.

    Nézd meg felül jobb oldalon, hogy a megkattintott pontok, majd a kijelölt pontok, vagy élpontok, esetleg más típusú pontok lesznek. Annak kell jobb oldalon, a második sorban állni, hogy: [ElementàpickPUnkte] ([részàpontkijelölés]), ha nem ez a felirat olvasható, kattints az ablak felső sorában található ikonsorban, a középen elhelyezkedő, piros ponttal jelzett Pickmodus auf ElementàPickPUnkte (Kijelölési mód ElemàPontkijelölés) nevű ikonra.

    Ha valamit elrontasz, használd a Detail/Detaillierungseingabe ablakban található Letzte Aktion zurück setzen (Utolsó művelet visszavonása) ikont.

    Ezek után vágd ki az ablak másik oldalán, valamint a többi ablak előtt elhelyezkedő elemeket is. Az eddig elvégzett munkádat egy újonnan létrehozott, elforgatás nélkül készített térbeli képen ellenőrizheted.

    A következő falat az A síkban készítsd el. A fal lehelyezéshez szükséges pontokhoz keresd meg a már elkészült, a síkra merőlegesen elhelyezkedő falelemek sarokpontjait. (Természetesen ebben az A síkban.) A falburkolás elkészítéséhez válaszd ismét a főmenü Burkolatok pontja alatt található Szendvicsfal-at. Mivel a beállításokon nem kell változtatni, csak sorra kattintsd meg a leendő fal bal alsó, jobb alsó, majd bal felső pontjait. (A síkra merőlegesen elhelyezkedő falelemek külső sarokpontjait válaszd, mert mint már említettem, a hosszanti fal elemeinek rá kell nyúlniuk a rövidebb fal elemeire.) A bal felső pontnál pedig kattintsd meg a bal oldali fal legszélső, legfelső pontját. Ez nem a fal végleges felső élét jelenti, mert azon még dolgozni kell egy kicsit, de egyelőre megfelel az is.

    A fal lehelyezése után készítsd el a fal felső élét. Ehhez válts át egy merőleges nézetre, pl. a 4-es síkra.

    A falelemeket a tető egy síkjával kell méretre vágnod. Először az ehhez szükséges tetőpontokat keresd meg. A trapézlemez felett elhelyezkedő elemek sarokpontjaira lesz szükséged. (A trapézlemez felett elhelyezkedő elemek szélén, a taréjban elhelyezkedő, függőleges élre kattints, így nem a vékony fóliák sarkát jelölöd ki.)

    Ezek után a tetőelem felső síkjával vágd el a bal oldalon található, a síkra merőleges falelemeket. (Elemcsoport legyen bekapcsolva. Ezt még egyszer ellenőrizd le!)

    Az így elkészített, méretre szabott falelemeket tükrözd át a jobb oldalra. (Elemcsoport.)

    Most már csak az A, valamint az E síkban található nyílások körül kell a falelemeket kivágni, s a felesleges darabokat letörölni.
