1. Stützen und Riegeln

    Zur Rahmenstütze in der Menüleiste 'Teile/2-Punkte-Form' oder in der Ikonreihe Standardprofile in 2-Pkt-Form verlegen Ikon klicken, um die Stütze zwischen den zwei Punkten 0E1 und 6800E1 zu konstruieren.

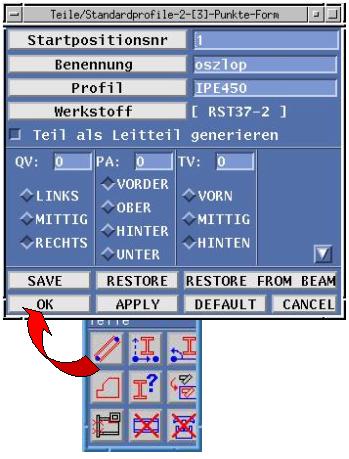

    Das Voreinstellungs_Dialogfeld dazu - wie bei allen Befehlen - durch Drücken der rechten Maustaste holen. In die Eingabefelder Startpositionsnr: 1, Benennung: Stütze (Bei mir oszlop), und Profil: IPE450 eingeben. Teil als Leitteil generieren: einschalten.

    Die Startpositionsnummer dient als Ausgangsbasis für die spätere, automatische Positionierung. Sie ist die niedrigste Positionsnummer, die ein Teil nach dem Detailliern bei der automatischen Gleichteileerkennung erhalten kann. Ist die Nummer durch anders aussehende Teile besetzt, erhält das Teil automatisch die nächsthöhere freie Nummer. Über die Startpositionsnummer können also Teile zweckmäßig organisiert werden, indem man systematisch z. B. Stützen, Riegel ab 1, Wandriegel ab 200, Verbände ab 300 etc. numerieren läßt. Für den firmenspezifischen Organisationsablauf kann dies sehr hilfreich sein.

    Die Stütze soll innen in der Hallenecke stehen. Sie ist dazu von rechts kommend (Querverschiebung) an die Punkte 0E1 und 6800E1 zu plazieren und hinter die Arbeitsebene (Tiefenverschiebung) zu stellen. Daher die Querverschiebung QV auf RECHTS, und die Tiefenverschiebung TV auf HINTEN einstellen. Die Ansicht auf den Steg eines Profils lautet Vorderansicht, also die Profilansicht PA auf VORDER einstellen. Nach [OK] die Punkte 0E1 (links unten) und 6800E1 (links oben) klicken, an die das Programm die Stütze IPE450 dann wie gewünscht plaziert. Danach die andere, rechte Stütze mit die Querverschiebung QV auf LINKS einstellen. Durch Klicken des Punktes 0A1 (recht unten), und des Punktes 6800A1 (recht oben) verlegen.

    Zum verlegen des Rahmens der 5 Grad Dachneigung haben soll, ist im Hauptbild der Firstpunkt des Daches zu konstruieren.

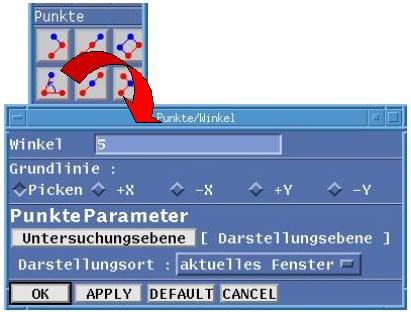

    In der Hauptmenüleiste Punkte/Winkel abtragen , oder in der Ikonreihe Winkel Abtragen Ikon wählen. In das Eingabefeld den Winkel 5 eintragen und mit [OK] schließen. Im Hauptbild den linken Traufpunkt 6800E1 als Zentrum (Schenkelschnittpunkt), dann Punkt 6800C1 klicken. Um das Zentrum wird so mit dem Radius 6800E1-4500C1 in mathematisch positivem Drehsinn (gegen den Uhrzeiger) im Winkel von 5 Grad ein neuer Punkt erzeugt, hier Winkelpunkt genannt. Der gesuchte Firstpunkt ergibt sich mit Punkte/ Schnittpunkt und Klicken der Punktepaare Traufpunkt-Winkelpunkt und 0C1-6800C1. Mit LÖSCHEN, in jedem Menü unten am Listenfuß, den nun überflüssigen Winkelpunkt, der sehr knapp links vom Firstpunkt liegt, nach kräftigem Zooming durch Doppelklick löschen.

    Rasterpunkte werden automatisch in allen Zeichnungen dargestellt, wenn sie im entsprechenden Bildausschnitt liegen. Zusätzlich konstruierte Punkte hingegen werden, sofern nicht ausdrücklich anders gewünscht, nur in der Zeichnung dargestellt, in der sie konstruiert wurden.

    Damit der hier konstruierte Firstpunkt also nicht nur im Hauptbild, sondern auch in der bestehenden Rasterdimetrie und automatisch in allen späteren Bildern des Bauwerks erscheint, ist er mit ins Basisbild (zweiter Befehl in Gruppe Datenbank) zu speichern. Er erhält dabei eine Nummer.

    Um einen Riegel zu konstruieren in der Menüleiste Teile/2-Punkte-Form oder in der Ikonreihe Standardprofile in 2-Pkt-Form verlegen Ikon klicken. Das Dialogfeld dazu durch Drücken der rechten Maustaste holen. In die Eingabefelder eingeben: Startpositionsnr: 1, Benennung ändern auf Riegel, und Profil ändern auf: IPE360. Teil als Leitteil generieren: einschalten.

    Die Querverschiebung QV auf MITTIG, und die Tiefenverschiebung TV auf HINTEN einstellen. Wegen der verschiedenen Flanschbreite der Stütze und des Riegels, TV auf 10 ändern. (Weiteres dazu im nächsten Kapitel.) Die Ansicht auf den Steg eines Profils lautet Vorderansicht, also die Profilansicht PA auf VORDER einstellen. [OK] dann den Riegel durch Klicken des Traufpunktes 6800E1 und des Firstpunktes ...C1 verlegen. Danach den anderen rechten Riegel durch Klicken des Firstpunktes ...C1 und des Traufpunktes 6800A1 verlegen.
