6. Kopieren des Musterrahmens

    Den nun detaillierten Musterrahmen auf die Achsen 2 bis 4 nach hinten (negative Z-Richtung des Hauptbildes) kopieren. Die Mitte des Musterrahmens Achse 1 ist 5905 mm (6000-190/2=5905) von Achse 2 entfernt, dann folgen 6000 mm von Achse 2 nach 3 und zuletzt wieder 5905 mm.

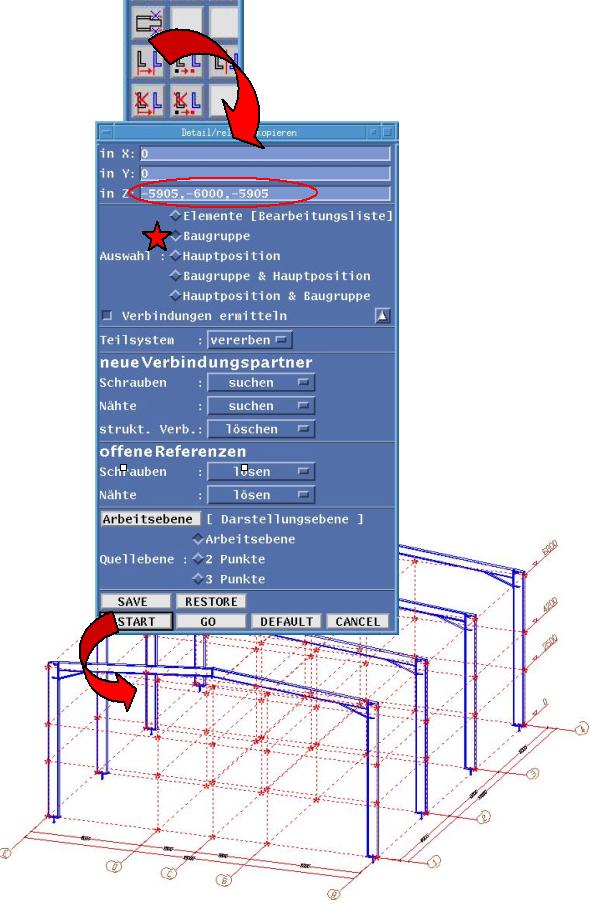

    Detail/Kopieren über Maße, oder in der Ikonreihe Teile kopieren über Maße Ikon klicken. Die Maße für X- und Y-Richtung auf 0 belassen, und für die Z-Richtung eintragen: -5905, -6000, -5905.

    Als Arbeitsebene ist Hauptbildebene statt Darstellungsebene zu wählen, falls auch Teile aus Zusatzansichten mit anderen Darstellungsebenen in die Kopieliste gelangen. Als zu kopierende Objekte sind, Baugruppen am besten geeignet. Das Kopie-Dialogfeld mit [Start] schließen. Dann mit der linken Maustaste ein ‘Rechteck-Gummi’ außen um den gesamten Rahmen ziehen und mit <Eingabe> die aufleuchtenden Teile bestätigen. So wird der Musterrahmen an die angegebenen Stellen kopiert.

    In der räumlichen Darstellung läßt sich gut prüfen, ob die Kopien an den gewünschten Stellen stehen.
