13. Kapurögzítő

    Miután kijelölted a lapozós kapuk tokjainak sarokpontjait, lehelyezheted a rögzítő elemeket.

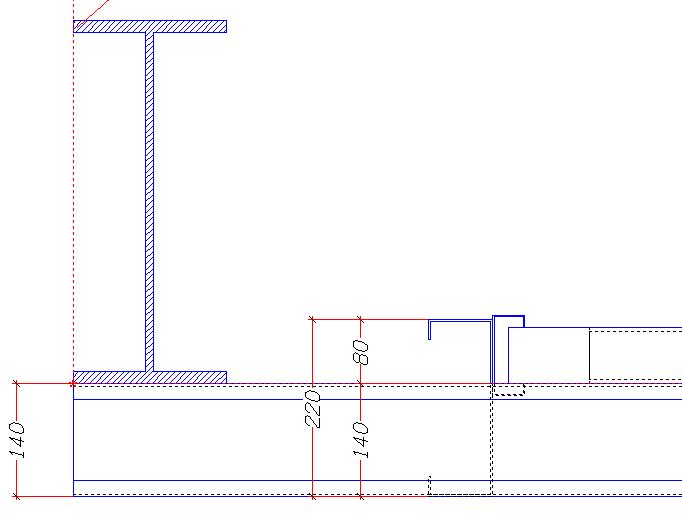

    Keress egy ehhez közel eső méretű C profilt. Válaszd a Standardprofile in 2-Pkt-Form verlegen (Szabvány profilok illesztése 2 pontra) ikont, vagy a főmenü Elemek/2 pontra illeszt pontját, jobb egérgomb a rajzterületen, a beállítások pedig a következők: Kezdő tételszám: 101, Megnevez.: burkolattarto sz (ezzel különböztetheted meg ezt a szélesebb profilt a keskenyebbtől), Szelv.: C220*80*2.5, Alapanyag: S235JRG2, Az elemet főelemként hozza létre: kikapcsolva, QV, PA értéke: 0, TV értéke: -80. Az elhelyezés pedig: BALRA, ALSÓ, ELŐRE (ezeket gondold át, kis segítség: 220-140=80). [OK], azután a pontok.

    Először a csúszó ajtó bal oldali keretének bal alsó pontja, majd szintén a bal oldali keret bal felső pontja. (Csak megfelelő ránagyítással találod meg ezeket a pontokat.) A pontok megkattintása után a Bocad máris lehelyezi a C elemeket. Ugyanezzel a beállítással mehet a csúszó ajtó jobb oldali keretének jobb felső, végül a jobb alsó pontja (tehát a bal oldalihoz képest fordított sorrendben). Így a bal oldali C profil balra, a jobb oldali pedig jobbra néz (az ajtó miatt). Ugyanezt készítsd el a másik lapozós kapuval is.
