2. Információ egy elemről

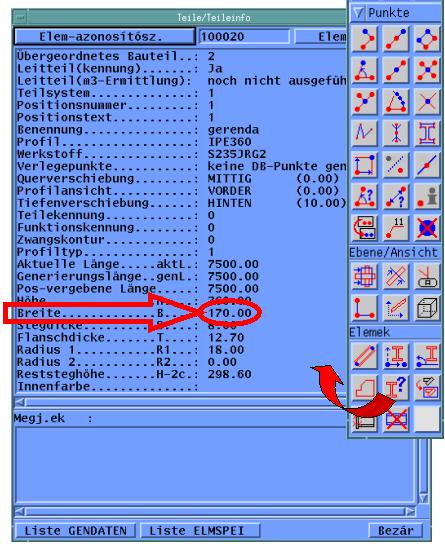

    Természetesen a tervezés során bármikor felmerülhet a kérdés mekkora is ez az elem, mi a neve, mik a statikai adatai, ...? Természetesen erre is tud a Bocad válaszolni. Válaszd a Főmenü Elemek/Adatok elemről pontját, vagy az ikonsor Teildaten-Info (részelemek-infó) ikonját. Aztán kattints a kérdéses elemre, és <Enter> (vagy dupla kattintás). Te nézd meg az oszlop adatait, itt a képen pedig megtalálod a gerenda adatait.

    Az oszlopod 190mm (Breite=190), a gerenda pedig 170mm (Breite=170) széles. Az eltolásnak pedig (190-170)/2=10, tehát 10mm-nek kell lennie.
