9. Új pontok

    Ahhoz, hogy új elemeket helyezz le, szükséged lesz új pontok létrehozására. Mivel a következő elemeket az E síkra kell majd lehelyezned, hozd létre ezt az új nézetet, aztán válts át rá.

    Egy kis segítség. Az új sík pontjainak könnyebb kijelölése érdekében hozd létre a térbeli képet 270 fokos elforgatással (Először a raumliche Darst. des Modells (Modell térbeli ábrázolása) ikon, a Forgatással bekapcsolva, értéke 270). Ha a méretarányt 1:100-ra állítod, nagyobbak lesznek a koordinátákat jelölő betűk, számok, így könnyebben lehet őket olvasni. (A méretarány értéke természetesen ennél jóval többet befolyásol, de erről majd később.) A térbeli képet végül az [OK]-val tudod elkészíteni.

    Aztán az új nézet létrehozásához válaszd a főmenü Sík/Létrehoz pontokra parancsát. A szövegmezőbe az új nézet neve: homlokzat_e, (hiába írsz be nagy E betűt, akkor is át fog változni kis e-re) aztán [OK+Wechsel]. A térbeli képen a három pont kijelölése, ami meghatározza az új síkot: 0E4, 0E1, 6800E4, (bal alsó, jobb alsó, bal felső) végül <Enter>. Ez a sík készüljön alapbeállítással (M=1: 100) [OK].

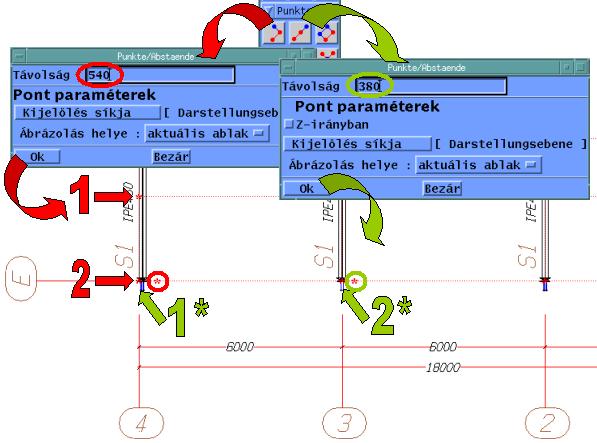

    Válaszd a főmenü Pontok/Merőleges parancsát, vagy a Senkrechte (merőleges) nevű ikont. Jobb egérgomb a rajterület felett, Távolság-nak adj meg 540-et. [OK] aztán először bal oldalon a legalsó pont feletti, majd a legalsó pontra (0E4) kattints. Ha gondolatban összekötöd a két pontot, akkor az új pont a másodiknak megkattintott pont mellett, az összekötő szakaszhoz képest balra fog elhelyezkedni. Amennyiben Távolság-nak negatív számot adsz meg, akkor pedig jobbra fog elhelyezkedni az új pont.

    Hozz létre még egy pontot a 0E3 ponttól (alul, balról a második pont) 380 mm-rel jobbra is. Ezt azonban egy másik módszerrel.
